产品概述
单相接地故障选线技术,历经十余年,证实已有的基于电力系统稳态分量选线理论存在的缺陷和不足无法实现准确选线,以基于电力系统暂态分量的选线理论为代表的一些新的小电流接地选线方法开始逐步得到应用和推广,现场运行效果终得到市场认可,持续多年的小电流接地选线技术竞备,迎来阶段性落地。可以预计,基于暂态选线基础理论为核心选线技术的选线产品,必定是后续10余年发展主流和趋势。

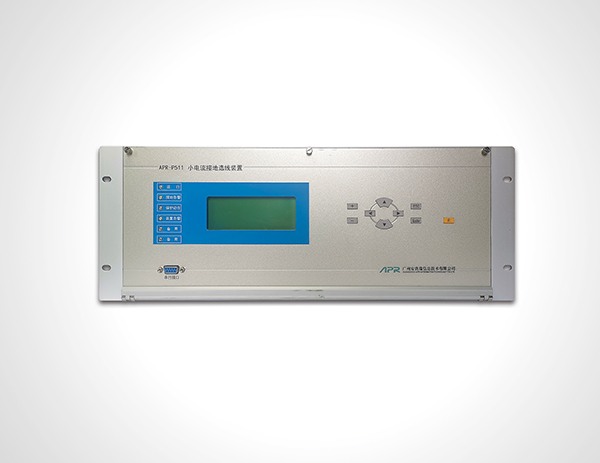

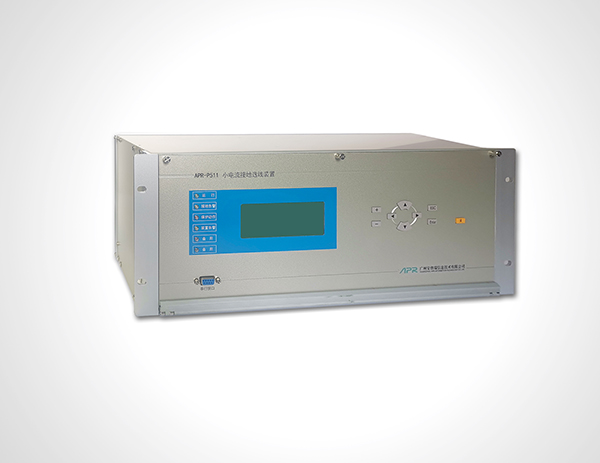

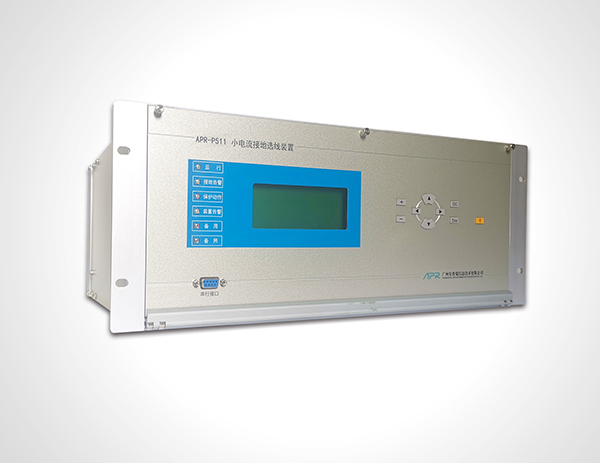

APR-P511系列绝缘监察及诊断系统是本公司历时多年,最新研发的第三代暂态理论产品,装置适用于中性点不接地、经消弧线圈(包括预调式和随调式)接地和经高阻接地等各种接地方式,适用于母线加装消弧装置的系统。适用于不同电压等级(66kV、35kV、10kV、6kV、3kV)的系统。截至日前,已投入运行600余个站,选线准确率普遍在98%以上。它克服了传统小电流选线产品存在的选线手段单一,不能适应电力系统的各种运行状态,选线准确率低的问题,以暂态分量选线理论为主,同时综合多种选线原理,在发生不同类型的单相接地故障时,能够根据故障特征来自适应选择最佳选线方法(或方法组合)准确选出接地线路,可有效解决高阻接地、多线同相接地,谐振、虚幻接地等历史选线难题。
装置特点
1) 硬件性能超强:采用Motorola主流32位CPU,内部集成DSP,处理和逻辑运算能力超强;
2)采样速率极高:每周波512点(25.6kHz)高速同步采样,采用16位A/D芯片,分辨率高,同类厂家20倍以上;
3)前沿选线理论:自主研发——暂态综合自适应选线理论,国内领先,现场运行选线准确率98%以上。
4)结构简单易维护:背插式结构,模块化设计,整套设备集中、紧凑、密封性好、扩展性强、维护方便;
5)功能系统完整:具备接地选线、接地选相、选线跳闸及后加速、轮切、谐振告警等功能,最早通过南网检测测试标准要求。
6)算法适用性强:能准确识别金属接地、高阻接地、弧光接地、间歇性弧光接地等复杂故障类型,不受运行环境的影响,选线正确率达98%以上。
7)录波功能完善:具有故障录波功能,可长期保存现场故障录波数据,内存容量16G及以上,可存储过万次录波数据,以及绝缘检测功能,可统计瞬时及永久性接地次数。
8)重合闸保护:具备独立告警或跳闸功能,可与线路保护重合闸功能配合,实现后加速跳闸,提高供电可靠性。
9)可靠通讯对时:装置具备单串口及6网口通讯接口,兼容61850、IEC104、CDT、MODBUS等通讯规约,同时具备PPS/IRIG-B码对时接口。
