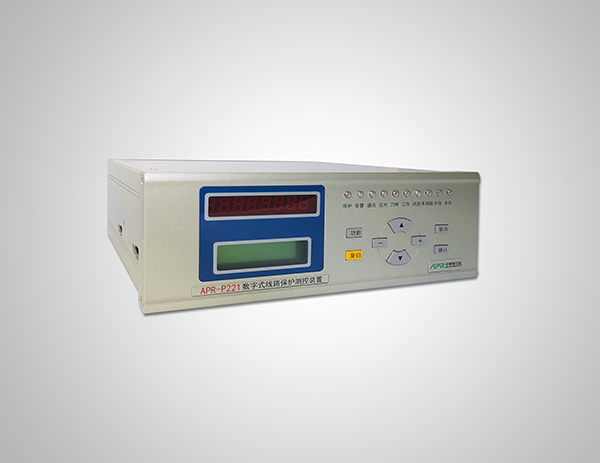

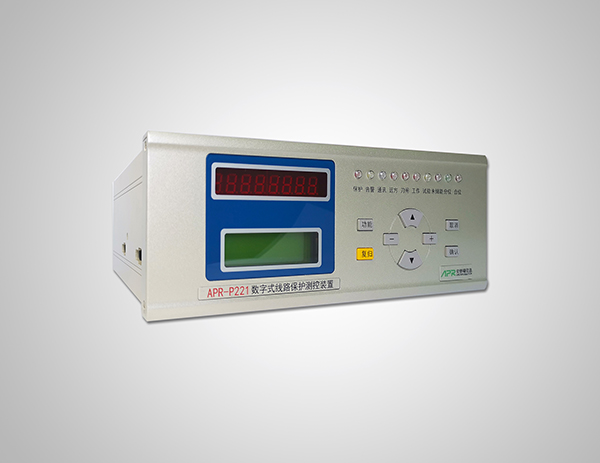

APR-P200数字式线路保护测控装置

产品概述

APR-P200系列保护装置可替代高低压开关柜上传统继电器保护和检测仪表，为高低压开关柜、箱式变电站、户外开关等一次设备完成保护功能，可适用于高低压开关柜制造厂、电力、石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。

装置特点

专业化的结构设计

1、装置采用 2U 19/2 英寸标准机箱，体积小，重量轻，外形美观，安装方便。

2、装置采用模块化结构设计，强弱电完全分开，通过国家九项最高电磁兼容标准；

3、装置采用全密封式结构，精心的防尘、抗震设计，可实现全分散安装，不需要任何外部抗干扰器件。

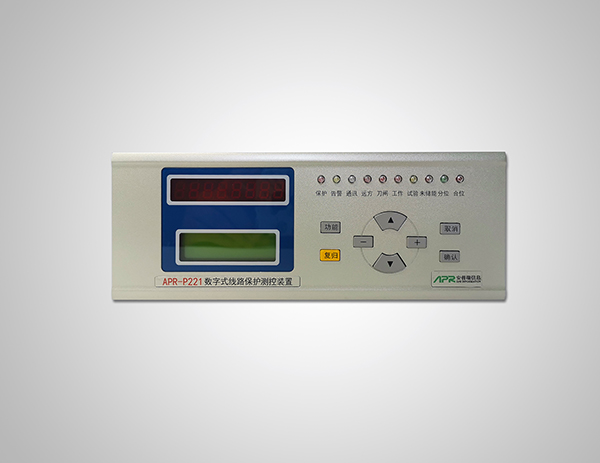

双屏显示

1、液晶屏显示，便于近距离监视或参数设置，界面友好，操作简单、方便；

2、LED  数码管显示，轮巡显示线路或设备的实时采样信息，便于值班人员或运行人 员远距离观察。

交直流两用

供电电源、控制回路均为交直流两用。

双通信接口

1、具有两个独立的 RS485 总线串行通信口。

2、波特率 300～9600 可任意设置；

3、采用串口 IEC-60870-5-103 平衡式传输规约，消除了装置通信接入的软件瓶颈，可 以很方便地和国内外众多厂家的硬件设备或软件系列进行联接。

高精度采样系统

1、采用微型精密电流、电压互感器，体积小，重量轻，负载小。

2、有源低通滤波和完善的软件滤波。

状态指示

装置具有 10 个 LED 发光二极管分别指示装置及开关运行状态。

事件顺序记录及录波

装置可记录 32 条事件、3 个故障录波。

免调节、易维护的概念设计

1、整机无可调节元件，选用高精度、高稳定的工业级器件，保证正常运行的高精度， 避免因环境改变或长期运行而造成的采样误差增大；

2、具备完善的自检功能。
