系统主要设备

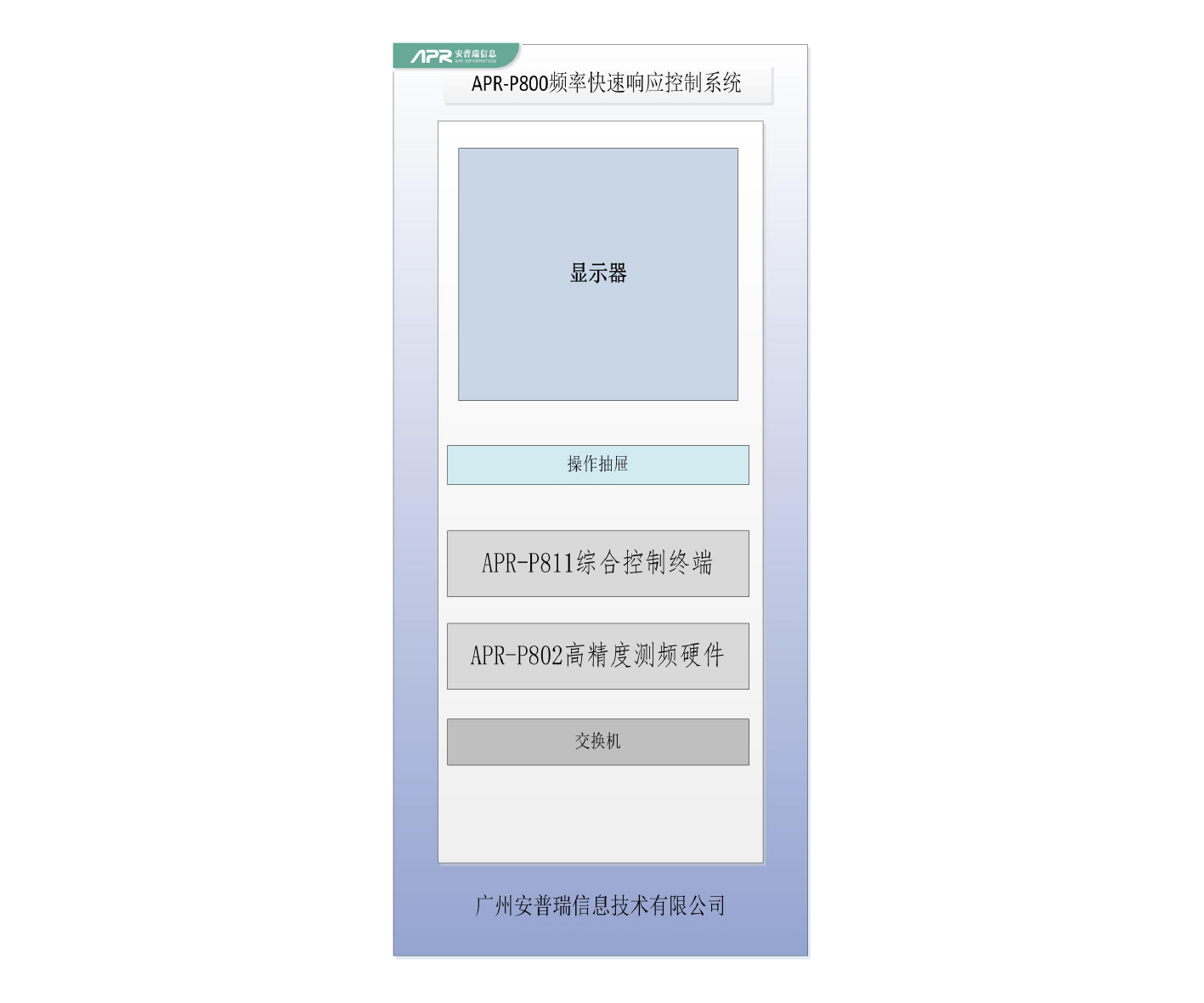

APR-P800频率快速响应控制系统是子站控制系统,适用于地面场站,部署在信息安全I区,采用嵌入式组屏方式如下图3所示,放置在监控机房中。系统核心功能设备由:1)APR-P811综合控制终端;2)APR-P802高精度测频硬件装置;3)APR-P800频率快速控制系统软件,交换机、显示器等组成。
【控制终端】
是集前置系统、优化策略服务、设备监测和数据管理为一体的综合终端。
【测频硬件】
实时高精度高速采集并网点U/I频率和功率等数据采集。
【系统软件】
是实现频率快速响应的核心软件,系统有频率快速响应模块、AGC控制模块、实时监测、历史查询、系统配置模块以及前置系统,实现对电网异常判断、有功及频率监测、光伏逆变器/风机运行状态监测和综合优化控制功能。
系统部署方案

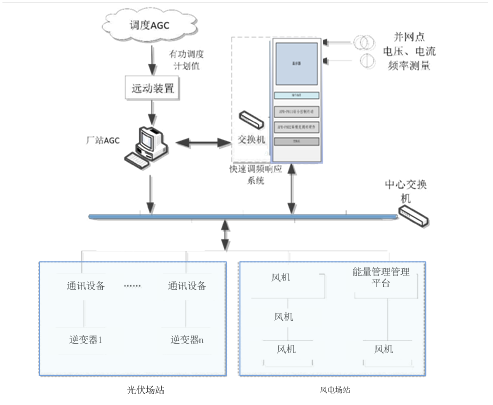

系统部署操作方便,优先利用原有设备和网络,并对相应设备进行优化升级,提升通信速度和稳定性,实现频率快速响应的精准性,部署如下图:
具体执行方案
1)完成控制屏体柜部署
平面柜部署在监控机房内,与通信平面柜进行通信。
2)部署高速通信通道
高速通信终端可通过升级原有通信设备(或新置),通过采用以太网组网,实现点与点通信,减少网络延时。
3)完成终端(逆变器、风机)通讯
通过通信环网,实现综合控制终端和每台机组的点与点的通信,对每台机组建立单独通道,支持批量下发遥调命令。
4)完成并网点信号采集
从并网点开关或母线处铺设入模拟信号线到平面柜的高精度测频硬件,采集并网点的频率、有功功率、U、I等实时数据。
5)完成AGC系统通讯
通过以太网或串口方式完成控制终端与AGC系统实时通讯,AGC目标值的传输和安全信息的回馈。
6)完成系统参数(工作站)配置
完成系统软件通讯参数、操作界面、参数配置、辅助决策逻辑、数据库等配置。
